在实际系统中，同一个车间里分布多台PLC，由触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以威纶通触摸屏和2台三菱FX5u PLC为例，介绍触摸屏与多台 PLC的无线以太网通信实现过程。在本方案中采用了三菱PLC无线通讯终端——DTD419MB，作为实现无线通讯的硬件设备。
一、方案概述
本方案中，用户无需更改网络参数和原有程序，通过西安达泰日系PLC专用无线通讯终端--DTD419MB，即可直接替换触摸屏与PLC之间有线以太网通讯，且稳定方便的实现EtherNet/IP协议下无线以太网通讯。
无线网络图 ▼
二、测试设备与参数
● 三菱PLC型号：FX5u × 2台
● 触摸屏：威纶通TK8071IP × 1台
● 达泰日系PLC无线通讯终端——DTD419MB × 3块
● 主从关系：1主2从
● 通讯接口：RJ45接口
● 供电：12-24VDC
● 通讯协议：EtherNet/IP协议
● 传输距离：100米，1KM

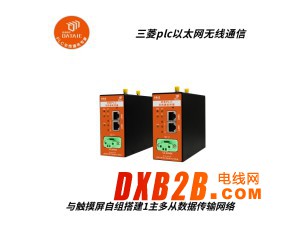

三、达泰日系PLC无线通讯终端--DTD419M
达泰DTD419M采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD419M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
■ 主 要 特 征:
◆ 可以直接代替有线以太网线，实现无线组网；
◆ 支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；
◆ 全数字无线加密传输方式，不插卡无运行费用；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。
四、接线方式
1、触摸屏与DTD419MB接线：
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入触摸屏的RJ45接口。
2、PLC与DTD419M接线：
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入FX5u的RJ45接口。
五、触摸屏配置
1.系统参数设置
2.触摸屏画面的制作
3.参数的对应
4.运行说明
六、PLC的简单配置
1.新建工程，并如下图所示
2.选择SLMP连接设备左键拖动到下面
设置协议 端口号。要和触摸屏一致。
3.简单程序的编写
用M点驱动相应的Y点输出
4.下载程序到CPU
2台PLC的IP分别设置192.168.2.14和192.168.2.15。将程序下载到PLC
七、测试方法
1、用触摸屏的启动/关闭按钮控制PLC对应的Y点，同时在触摸屏上监测Y点输出。
2、给PLC的X点输入信号，看触摸屏是否有监测到相应点的信号。
